Успешно завершен « Технический научно-исследовательский проект по реализации онлайн-определения качества воды и автоматического дозирования подпиточной воды на станциях воздуходувок доменных печей ».

2025-09-03

Недавно был успешно завершен «Технический научно-исследовательский проект по реализации онлайн-определения качества воды и автоматического дозирования подпиточной воды на станциях воздуходувок доменных печей», разработанный нашей компанией для компании Ningbo Iron and Steel Co., Ltd.

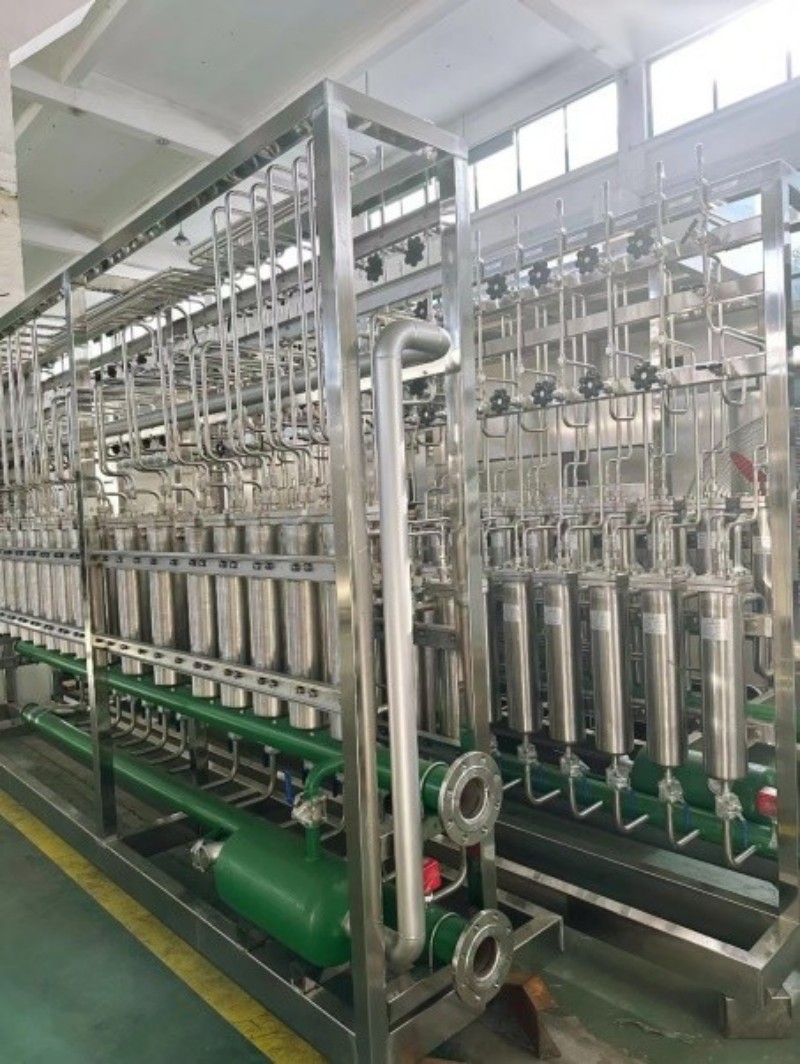

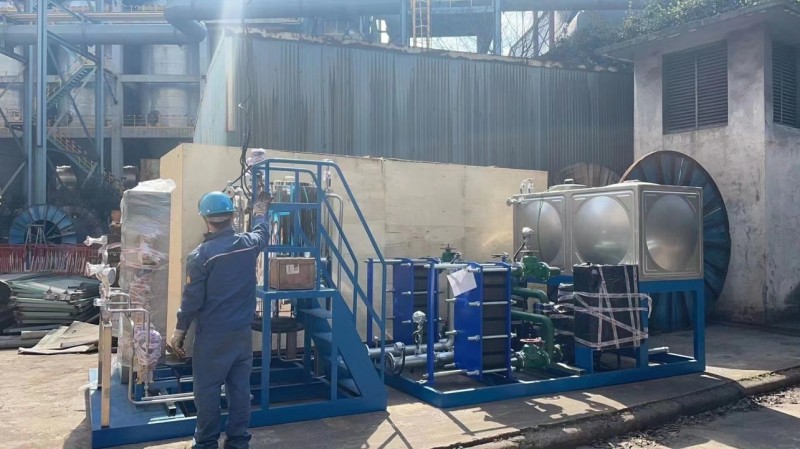

Разработанная нашей компанией система онлайн-мониторинга качества котловой воды и дистанционного сбора данных использует сетевую архитектуру THANK2000 и включает в себя модули дистанционного измерения. Она состоит из приборного шкафа, высокотемпературной стойки, опреснительной установки, автоматического дозатора аммиака и рабочей станции. Система обеспечивает автоматизированный онлайн-мониторинг различных показателей водяного пара, включая pH, электропроводность, растворенный кислород, фосфаты, высокое и низкое содержание кремния, ионов натрия и жесткость, для воздуходувных станций доменных печей № 1 и № 2. Она также автоматически дозирует питательную воду котла в зависимости от pH. Помимо онлайн-мониторинга водяного пара, мощные возможности управления данными рабочей станции обеспечивают отображение показателей водяного пара в режиме реального времени на рабочем месте оператора, обеспечивая оперативное обнаружение и дистанционный мониторинг отклонений в работе котла. Разработка и внедрение этой системы имеет важное значение для усовершенствованного и интеллектуального управления воздуходувными станциями доменных печей № 1 и № 2, продлевая срок их службы. Он также служит ценным справочным материалом для автоматизированного онлайн-тестирования образцов паров котлов, улучшения возможностей интеллектуального тестирования в центре физических и химических испытаний, а также проведения аналогичных исследований по тестированию паров воды на других заводах.

Система достигла:

(1) Создание онлайн-платформы мониторинга качества котловой воды

Чтобы адаптироваться к изменяющемуся качеству котловой воды и улучшить качество эксплуатационной воды, существующие данные лабораторных испытаний, используемые для управления дозирующим оборудованием, были искажены из-за задержек и несвоевременного дозирования, что влияло на стабильность работы котла. Проведя технические исследования, проектная группа создала системную платформу, которая включает охлаждение пробы воды и снижение давления, фильтрацию, управление расходом, анализ данных датчиков, отображение данных и управление дозированием . Эта системная платформа позволяет контролировать качество водяного пара в режиме реального времени во время работы котла, заменяя ручной анализ и экономя рабочую силу.

(2) Платформа имеет значительные преимущества в обработке данных.

По сравнению с ручным обнаружением, платформа онлайн-мониторинга значительно увеличивает частоту обнаружения различных показателей пара и воды, что позволяет операторам на месте получать больше данных для понимания изменений различных показателей водяного пара во время работы котла. Кроме того, платформа имеет функцию автоматического построения суточных и месячных графиков работы индикатора водяного пара. Операторам не требуется регистрировать данные на месте. Тенденции изменения показателей водяного пара можно отслеживать в режиме реального времени в центральной диспетчерской, что экономит рабочую силу и обеспечивает надежные гарантии стабильной работы котла.

(3) Исследование алгоритма автоматического дозирования

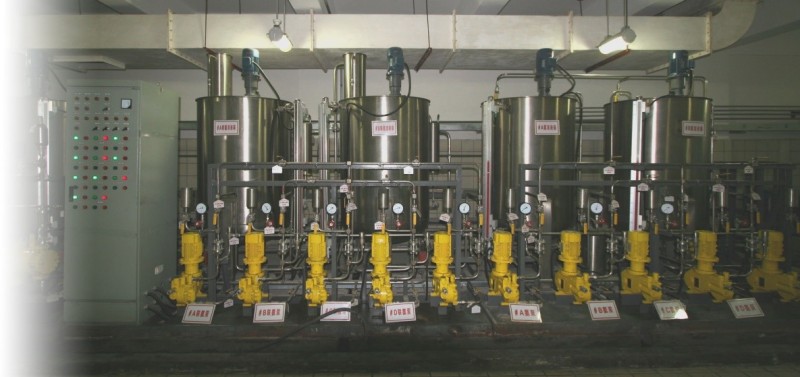

Существующая система дозирования аммиака подпиточной воды использовала ручное дозирующее оборудование. При отклонении данных от нормы персонал в зоне подачи воды направлялся к баку аммиака, чтобы запустить перистальтический насос-дозатор аммиака для добавления аммиака. Фактическая эксплуатационная обратная связь показала, что процесс дозирования аммиака отставал, что затрудняло своевременное управление качеством подпиточной воды. Исходя из текущей ситуации, после технического обмена и сотрудничества между двумя сторонами, значение pH питательной воды системы использовалось в качестве индикатора отражения для дозирования аммиака. Модуль управления автоматической системы дозирования аммиака был подключен через оптоволокно . Функция ПИД-регулирования системы дозирования аммиака использовалась для управления количеством добавляемого аммиака в соответствии с колебаниями значения pH питательной воды. Это позволило достичь стабильного дозирования аммиака в питательной воде и гарантировать, что значение pH питательной воды оставалось стабильным в разумном диапазоне.

(4) Затраты на рабочую силу снижаются

После запуска платформы ручное тестирование проводилось шесть раз в день, прежде чем проект был реализован. С тех пор эта частота значительно сократилась. Исходя из эффективности системы, Физико-химический центр сократил количество инспекторов качества котловой воды на станции контроля сырья с восьми до шести, увеличив количество сотрудников с восьми до четырёх с двумя дневными сменами. Это позволило достичь целей проекта и снизить затраты на рабочую силу. Исходя из стоимости рабочей силы в 150 000 юаней на человека, это означает потенциальную годовую экономию в размере 300 000 юаней.

Проект был выполнен в срок, и заказчик остался очень доволен. Он решил практические проблемы заказчика и позволил добиться значительного прогресса в области онлайн-контроля качества воды и автоматического дозирования подпиточной воды на воздуходувной станции доменной печи.

Чэнду Xinsanke Instrument Co., Ltd.

1 сентября 2025 г.
